在做智能化弱電系統時，最容易出成果的一個階段就是視頻監控系統解碼上墻，監控畫面出來后，且攝像頭畫面清晰，建設方看到效果就會很滿意，反之攝像頭畫面出不來或者圖像出來模糊不清，前面再多的努力也白搭！今天我們就一起來聊聊視頻監控上墻的問題，以及矩陣如何控制拼接屏上的視頻監控畫面！視頻監控系統上墻需要顯示設備（拼接屏或者是小間距），解碼設備（解碼器或者是綜合平臺），控制設備（綜合平臺、鍵盤），線纜（HDMI高清線纜或者DVI高清線纜）等。

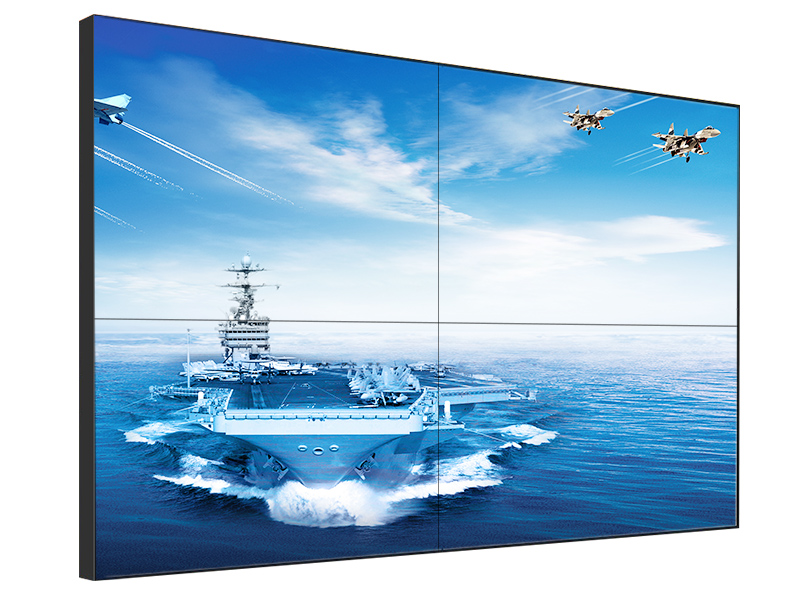

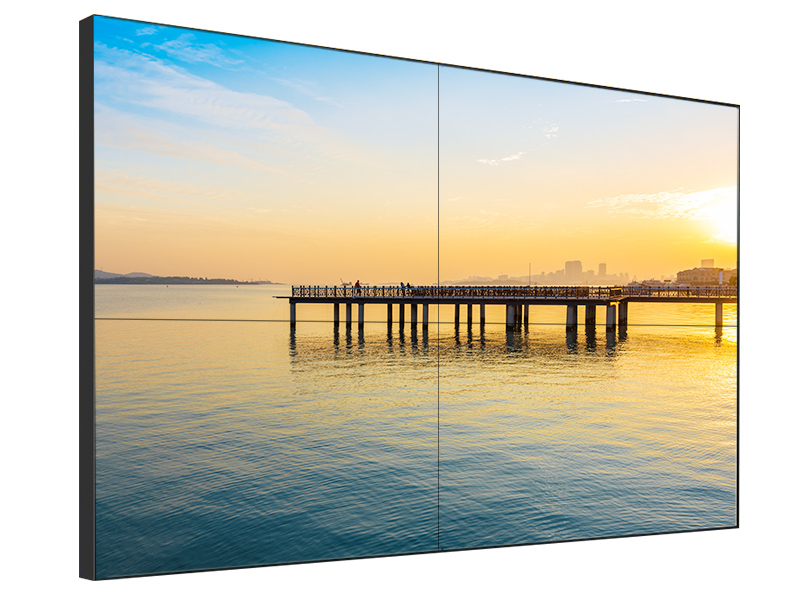

1、拼接屏

現在市場主流的拼接屏尺寸主要有46寸和55寸，屏幕又可以分為高亮屏和低亮屏，高亮屏亮度一般為700cd/㎡，低亮屏亮度為500cd/㎡，對應的拼縫主要有1.7mm和3.5mm，這些不同的參數決定這大屏不同的價格，可以根據實際項目進行選型。

拼接屏的選型時前期需要工程師去大屏項目現場勘測。

①了解客戶大屏的功能需求。

②大屏的安裝方式（前維護、后維護），排列方式（3X4，4X6,3X5），顯示預案（顯示多少監控畫面，顯示大數據報表個數），以及大屏輪詢時間等。

③了解客戶安裝現場的墻體結構和大屏收邊的裝飾。

剛入行的弱電新人對大屏選型會有很多困難，比如現場建筑結構勘測不詳細，出設計圖不規范，客戶需求了解不細致都會導致大屏項目落地出現困難。針對弱電新人缺乏設計指揮中心的能力，可以進入以下指揮中心規劃設計專欄，進行系統學習！

2、高清顯示線纜

高清顯示線纜的接口主要有HDMI和VGA接口，用于連接解碼器或者矩陣到大屏之間信號傳輸?shù)臉蛄?，常用的HDMI線纜為2.0版本協議，支持4K分辨率，支持21:9長寬比，支持32聲道，4組音頻流，傳輸帶寬為18Gbps，線纜向下兼容HDMI1.4版本。傳輸信號可達15-20米，超過20米后，可以選擇光纖HDMI傳輸線纜或者延長器。

3、解碼器

解碼器屬于比較專業的監控上墻設備，一般帶VGA、DVI和HDMI高清輸出接口，支持H.265、H.264、MPEG4、MJPEG、smart264、smart265等主流編碼格式，使用解碼器設備需要確定前端攝像頭的像素，數量，編碼格式，大屏數量，然后進行配置解碼器的型號，支持拼接屏開窗、漫游以及融合功能。

4、視頻綜合平臺

視頻綜合平臺的解碼能力最強，一般用于大中型的監控項目，可以根據前端攝像頭像素，數量，編碼格式以及大屏數量等參數來選型編碼版和解碼板的數量，相對于解碼器來說，綜合平臺的功能更加強大，且靈活性更高，支持開窗、漫游、疊加、融合等多種功能；綜合平臺設備是整個視頻監控上墻的一個重要的設備，弱電新人對綜合平臺的選型和性能不熟悉，可以進入智能化弱電新人培訓計劃專欄，該專欄介紹了攝像頭，傳輸設備，存儲設備，解碼設備，顯示設備以及綜合布線和弱電項目管理。

5、控制鍵盤

控制鍵盤自帶10.2寸電容觸摸屏，可以支持前端攝像頭抓圖和語音對講等功能，支持控制搖桿對球機云臺控制，快速鎖定目標，方便用戶靈活操作。

視頻監控系統解碼上墻設備主要是由拼接屏、高清顯示線纜、解碼器、綜合平臺、控制鍵盤等組成，拼接屏的主流尺寸為46寸和55寸，以及具有低亮和高亮之分，拼縫有1.7mm和3.5mm；高清線纜主要作為拼接屏和控制設備的信號傳輸?shù)臉蛄?；解碼器和綜合平臺都是監控大屏的解碼上墻設備，相比解碼器，綜合平臺的功能更加強大，配置更加靈活；控制鍵盤主要用于攝像頭抓圖和語音對講，以及對球機云臺控制等功能。
